De Antenne: Het Allerbelangrijkste Onderdeel van je Scanner

Waarom een goede antenne meer verschil maakt dan welke scanner je ook koopt,en hoe je zelf aan de slag kunt.

De antenne, voor de beste scannerervaring

Op diverse fora en ook op Facebook zie ik het regelmatig langskomen: “Ik hoor bijna niks op mijn scanner” of “De ontvangst valt me tegen”. En dan blijkt dat iemand met het rubberantenne van de scanner in de woonkamer zit te luisteren. Daar gaat het dan al mis.

Ik wil je in dit blog uitleggen waarom de antenne eigenlijk het allerbelangrijkste onderdeel is van je hele ontvangstinstallatie. Belangrijker dan de scanner zelf. Je kunt een scanner van duizend euro hebben, maar als je antenne niet goed is, dan hoor je minder dan iemand met een scanner van honderd euro en een goede buitenantenne. Klinkt gek? Lees verder.

Binnen versus buiten: het verschil is enorm

Laten we beginnen bij het meest fundamentele: de plek waar je antenne staat. Een antenne die binnen staat, achter een raam of op zolder, heeft altijd te maken met obstakels. Muren, dakpannen, isolatiemateriaal — het dempt allemaal het signaal. En dan heb ik het nog niet eens over alle elektronica in huis die storing veroorzaakt. Je wifi-router, je opladers, de LED-verlichting, noem maar op. Al die apparaten produceren elektromagnetische ruis die je antenne gewoon oppikt.

Een buitenantenne heeft deze problemen niet, of in ieder geval veel minder. Het signaal komt vrij van de horizon af en hoeft niet eerst door je huis heen. Het verschil kan zomaar 10 tot 20 dB zijn. Om je een idee te geven: 10 dB verschil betekent dat het signaal tien keer sterker binnenkomt. Dat is het verschil tussen niks horen en een helder gesprek volgen.

Hoogte, hoogte, hoogte!

Na “buiten” is het tweede toverwoord: hoogte. Radiogolven op de VHF- en UHF-banden (waar de meeste scannersignalen zitten) gedragen zich een beetje als licht. Ze gaan in rechte lijnen. Alles wat tussen jouw antenne en de zender staat — huizen, bomen, heuvels — blokkeert of verzwakt het signaal.

Hoe hoger je antenne staat, hoe verder je “kunt kijken” over al die obstakels heen. Ik heb zelf mijn antennes op een schuifmast staan, ruim 13,5 meter boven het maaiveld. Daarmee staan ze zo’n 5 meter boven ons dak en de omliggende daken in de wijde omgeving. En dat merk je. Ik kan hiermee prima luchtvaart, scheepvaart en amateurs ontvangen op afstanden waar veel mensen jaloers op zijn.

Het goede nieuws: je hoeft niet meteen 13 meter hoog te gaan. Elke meter telt. Het verschil tussen een antenne op 2 meter hoogte en eentje op 6 meter is vaak al enorm. En van 6 naar 10 meter merk je weer een duidelijke verbetering.

Zoals je in de grafiek kunt zien: het verschil tussen 2 en 5 meter hoogte is al bijna een verdubbeling van je bereik. En als je naar 10 meter of hoger gaat, dan opent de wereld zich pas echt. Dit geldt natuurlijk op vlak terrein — woon je in een heuvelachtig gebied, dan is hoogte nog belangrijker.

Welke antenne voor welk doel?

Dit is waar het leuk wordt, maar ook waar het soms een beetje ingewikkeld kan worden. Het simpele antwoord is: er bestaat geen perfecte antenne die alles even goed doet. Een antenne die op alle frequenties tussen 25 en 3000 MHz optimaal presteert — dat kan de fysica simpelweg niet. Het is altijd een compromis. Maar een goed compromis kan heel ver komen.

De breedband discone: de allrounder

De meest populaire scannerantenne is de discone-antenne. Bekende modellen zijn de Diamond D130, de Sirio SD-1300 en de Moonraker Scanking. Het voordeel van een discone is dat hij een breed frequentiegebied kan ontvangen. Het nadeel? Hij is op geen enkele frequentie echt de beste.

Wat fabrikanten je niet altijd vertellen: die enorme frequentieranges die op de doos staan (bijvoorbeeld “25 – 3000 MHz”) zijn een beetje wishful thinking. De fysica werkt namelijk zo: de laagste frequentie die een discone goed kan ontvangen hangt af van de lengte van de elementen. Voor 25 MHz heb je een element van zo’n 3 meter nodig. De meeste discones hebben elementen van 80 tot 100 cm, waardoor ze pas echt goed worden rond de 100 MHz en hoger.

Zoals je ziet: in het bereik van 108 tot 174 MHz — en dat is precies waar luchtvaart en marifoon zitten — presteert een discone prima. Maar op de hogere frequenties begint het stralingspatroon te “tilten”. De antenne gaat als het ware omhoog kijken in plaats van naar de horizon. En aangezien de meeste signalen van de horizon komen, mis je dan ontvangst.

De amateurantenne als scannerantenne

Hier komt iets wat veel mensen niet verwachten: een amateurantenne kan een betere scannerantenne zijn dan een echte scannerantenne. Antennes zoals de Diamond X50 of de Diamond X200N zijn gemaakt voor de 2 meter band (144 MHz) en de 70 cm band (430 MHz). Ze zijn daarvoor nauwkeurig afgestemd en presteren op die frequenties uitstekend.

Maar het mooie is: door hun goede kwaliteit en de vrije, hoge opstelling presteren ze ook op omliggende banden prima. Ik heb zelf een Diamond X200N in de mast staan en kan hierop prima luchtvaart, scheepvaart én amateurs beluisteren. En er zijn goede verhalen over de Diamond X50 die het ook nog prima doet op de omliggende banden zoals luchtvaart en scheepvaart.

Gespecialiseerde antennes per band

Als je je vooral wilt richten op één bepaalde band, dan is een gespecialiseerde antenne altijd de beste keuze. Een antenne die speciaal voor de 2 meter amateurband is gemaakt zal altijd beter op die frequenties presteren dan een breedband discone antenne. Zo geldt dat voor alle frequenties.

Zelf bouwen: goedkoop, leerzaam en leuk!

Een van de leukste onderdelen van de hobby vindt ik zelf nog altijd het uitzoekwerk en het experimenteren. En daar hoort antennes zelf bouwen absoluut bij. Met een stukje coaxkabel, wat koperdraad en misschien een stuk PVC-buis kun je antennes bouwen die verrassend goed presteren.

De Dipool — de moeder aller antennes

Moeilijkheid: Makkelijk

De dipool is het meest basale antenneontwerp en daarmee de perfecte start voor de zelfbouwer. Je hebt niets meer nodig dan een stuk coaxkabel. Aan het uiteinde strip je de kabel: de binnenader gaat naar boven, de afscherming naar beneden. Beide stukken maak je een kwart golflengte (λ/4) lang voor jouw gewenste frequentie. Voor de marifoonband (156 MHz) is elk element dan ongeveer 46 centimeter. Kost bijna niks, is in een kwartier gemaakt, en het werkt verrassend goed. De dipool kan je hier makkelijk berekenen.

De Ground Plane (GP) — de dipool met een hoedje

Moeilijkheid: Makkelijk

De ground plane is eigenlijk een verticale kwartgolf-antenne met drie of vier radialen (draden die schuin naar beneden steken) als “tegengewicht”. Het verticale element is je stralende deel, en de radialen simuleren het grondvlak dat de antenne nodig heeft. Door de radialen iets schuin te buigen (circa 45 graden) kun je de impedantie aanpassen naar 50 ohm, precies wat je scanner wil zien. Je kunt een GP bouwen met een SO-239 chassisdeel, wat koperdraad en een stukje bevestigingsmateriaal. Bereken hier een GP voor jouw frequentie.

De Slim Jim — populair en effectief

Moeilijkheid: Gemiddeld

De Slim Jim is een gevouwen variant van de J-antenne en is enorm populair onder radio-amateurs en scannerluisteraars. Het bijzondere is dat hij een hogere versterking (gain) biedt dan een simpele dipool — meestal zo’n 3 tot 4 dBi — terwijl hij compact blijft. Je maakt hem van een stuk 300-ohm lintleiding of van koperen buis. De Slim Jim heeft geen radialen nodig, wat de montage eenvoudiger maakt. Je kunt hem prima in een PVC-buis schuiven voor bescherming tegen het weer. Bereken de Slim Jim Antenne voor jouw gewenst frequentiegebied.

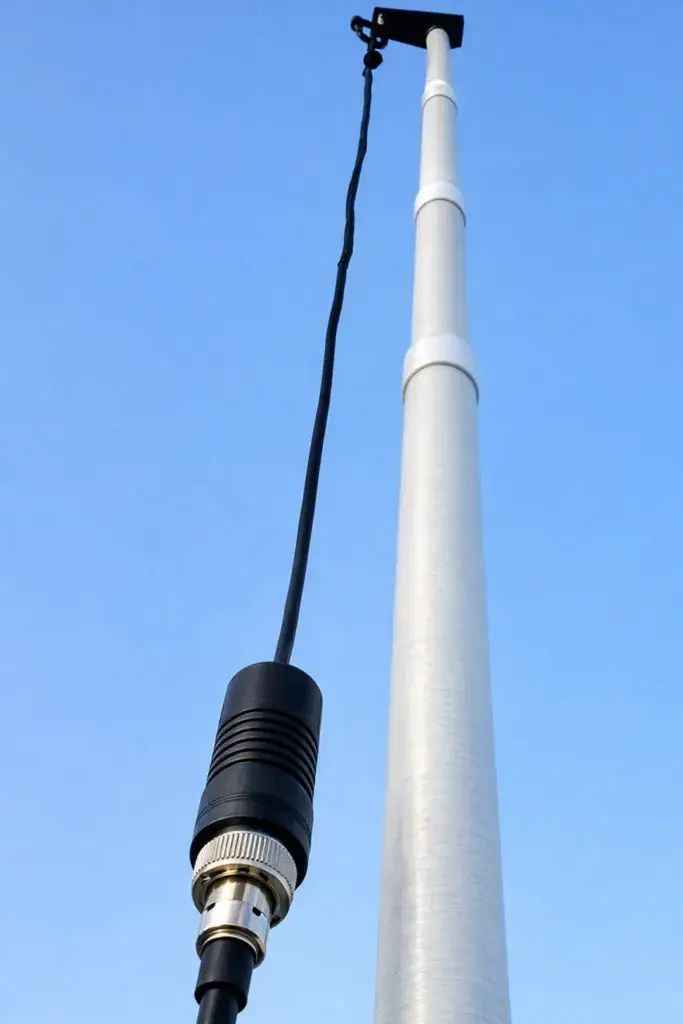

De Flowerpot — de verborgen favoriet

Moeilijkheid: Gemiddeld

De flowerpot-antenne dankt zijn naam aan het feit dat je hem kunt verbergen in een PVC-buis die op een bloempothouder lijkt. Het is eigenlijk een coaxiale dipool, gemaakt van één stuk coaxkabel. Het bijzondere is de manier waarop de kabel gewikkeld wordt om een zogeheten choke-balun te vormen, die ervoor zorgt dat het signaal niet teruglekt over de buitenkant van de kabel. De flowerpot is ideaal als je een discrete antenne wilt en presteert vergelijkbaar met een commerciële verticaal.

Zoals de grafiek laat zien: zelfbouwantennes komen verrassend dicht bij commerciële antennes. Het verschil van 1 tot 2 dB is in de praktijk nauwelijks hoorbaar. En bedenk: als je die zelfbouwantenne een paar meter hoger kunt ophangen dan een commercieel exemplaar, dan win je dat verschil en meer terug.

De coaxkabel: de vergeten schakel

Het klinkt misschien raar, maar je kunt de beste antenne van de wereld op het dak hebben staan — als je kabel niet deugt, dan hoor je alsnog niks. De coaxkabel die je antenne met je scanner verbindt is een cruciale schakel die veel mensen onderschatten.

Het probleem zit hem in de verliezen. Signaalverlies in een kabel neemt toe naarmate de frequentie hoger wordt. Een goedkope dunne kabel zoals RG-58 is op de VHF-luchtvaartband over een kort stukje nog wel te doen. Maar op de 800 MHz band of hoger? Dan kan zo’n kabeltje zomaar de helft van je signaal opeten voordat het bij je scanner komt. Bereken hier welke antenne het minste signaalverlies oplevert.

Het verschil is duidelijk: met een RG-58 kabel van 10 meter verlies je op 800 MHz al bijna 4 dB. Dat is meer dan de helft van je signaal, weg in de kabel. Met een LMR-400 is het verlies op diezelfde frequentie nog geen 1 dB. Voor een vaste installatie is investeren in goede kabel minstens zo belangrijk als investeren in een goede antenne.

Versterking (gain): wat je moet weten

In advertenties voor antennes zie je vaak het woord “versterking” of “gain” staan, uitgedrukt in dBi of dBd. Het is belangrijk om te begrijpen wat dit betekent, want het is een van de meest misverstane termen in de antennwereld.

Een passieve antenne voegt geen energie toe. Hij heeft geen batterij, geen stroom. Wat “gain” betekent is dat de antenne het signaal richt. Een antenne met hoge gain vangt signalen sterker op vanuit een bepaalde richting (meestal de horizon), maar dan wel ten koste van andere richtingen. Het is net als een zaklamp: je kunt een breed, zwak licht hebben, of een smalle, felle bundel. De hoeveelheid licht is hetzelfde — alleen de verdeling verandert.

Voor de gemiddelde scannerluisteraar is een gain van 2 tot 6 dBi prima. Te hoge gain kan zelfs nadelig zijn, want dan wordt de ontvangsthoek zo smal dat je signalen van vliegtuigen hoog in de lucht mist, of dat lokale ruis juist sterker wordt opgepikt. In een stedelijke omgeving is “meer gain” zeker niet altijd “beter”.

Let ook op het verschil tussen dBi en dBd. Fabrikanten gebruiken soms dBi omdat dat een hoger getal geeft. Het verschil is altijd 2,15 dB — een antenne met 5,15 dBi is dus hetzelfde als een antenne met 3 dBd.

Zo pak je het aan

Ik hoop dat je na het lezen van dit blog een beter beeld hebt van hoe belangrijk de antenne is in je scanner-installatie. Laat me de belangrijkste punten nog even samenvatten.

Begin buiten. Een antenne buiten, zelfs een simpele, presteert vrijwel altijd beter dan een dure antenne binnen. Muren, dakpannen en huishoudelijke apparaten zijn de vijand van goede ontvangst.

Ga zo hoog mogelijk. Elke meter telt. Op de VHF- en UHF-banden gaan signalen in rechte lijnen, dus hoe hoger je antenne, hoe verder je “kijkt” over obstakels heen. Begin met wat kan — ook een extra meter maakt verschil.

Kies de juiste antenne voor jouw doel. Een discone is een prima allrounder om mee te beginnen. Als je merkt dat je vooral naar één band luistert, overweeg dan een gespecialiseerde antenne erbij. En vergeet de amateurantennes niet — ze doen het vaak verrassend goed als scannerantenne.

Vergeet de kabel niet. Investeer in goede coaxkabel, vooral bij langere lengtes en hogere frequenties. Een LMR-400 of H-155 kabel kan het verschil maken tussen wel en niet horen.

Experimenteer en bouw zelf! Antennes als de dipool, ground plane, slim jim en flowerpot zijn relatief eenvoudig te bouwen en presteren verrassend goed. Het is goedkoop, leerzaam en een van de leukste onderdelen van de hobby.

Heb je vragen, tips of eigen ervaringen? Laat het hieronder weten in de reacties. Zo helpen we elkaar verder in deze mooie hobby.
